Akustická lehká plovoucí podlaha na hrubé tesařské podlaze

Ohodnoťte článek!

Pokud se rozhodnete svépomocí provést pokládku lehké akustické podlahy, možná vám bude tento můj návodný článek pomocí při její realizaci.

Přes léto jsem se totiž rozhodl zrekonstruovat podlahu v místnosti ve starším rodinném domě. V původním stavu byla na dřevěné trámové stropní konstrukci se záklopem a se škvárovým násypem na dřevěném roštu, který byl osazen ve škvárovém násypu, hrubá tesařská podlaha. Tu tvořily prkna přibitá hřebíky k podkladnímu dřevěnému roštu (polštářům). Na prknech byl pak na papírové podložce položen koberec.

Původně jsem zamýšlel, že odstraním celou původní podlahu včetně podkladního roštu a násypu, a provedu nový rošt, mezi něj vložím izolaci, upevním OSB desky a finální nášlapnou vrstvu, ale celý proces se mi zdál poměrně náročný, a to nejen finančně, ale hlavně časově.

Nakonec jsem tedy zvolil variantu lehké akustické podlahy položené na původním podkladu z prken.

Nyní popíšu krok po kroku postup, jak jsem podlahu realizoval.

Původní hrubá tesařská podlaha

Původní hrubá tesařská podlaha

Zjistěte ceny OSB desek s možností objednání a dovozu až k vám domů:

1. Příprava podkladu

Po odstranění původního koberce, podkladního papíru a soklových lišt je potřeba přitáhnout vruty každé prkno k podkladním trámům, aby nedocházelo k vrzání podlahy. V každém styku prkna a trámu jsem našrouboval 2 vruty délky 60 mm s částečným závitem. Vruty je potřeba šroubovat tak, aby se hlava zapustila a nevyčnívala. Poté je také dobré zatlouct vyčnívající hlavy starých hřebíků.

OSB desky tl. 12 mm P+D


OSB desky tl. 12 mm lze pořídít v českých e-shopech za cenu od Kč do
(Zdroj: Heureka.cz)
Porovnat ceny >>

2. První podkladní vrstva z hobry

Jak popisuji v třetím kroku,  zhotovil jsem po okraji místnosti tuhý podkladní pás z dřevotřísky.

Z důvodu zamezení přenosu kročejového zvuku z tohoto pásu jsem proto celou stávající prkennou podlahu pokladl pláty hobry tloušťky 5 mm. Tento materiál velmi dobře vyrovná i lokální nerovnosti, např. vyčnívající hlavy hřebíků apod.

Pláty jsem kladl tzv. na vazbu, tedy s prostřídáním spár. Materiál se dá dobře řezat ostrým nožem.

Pokládka vrstvy z hobry

Pokládka vrstvy z hobry

OSB desky tl. 15 mm P+D


OSB desky tl. 15 mm lze pořídít v českých e-shopech za cenu od Kč do
(Zdroj: Heureka.cz)
Porovnat ceny >>

3. Okrajový pás

Po obvodu místnosti jsem položil dilatační pásek z kamenné vlny tl. 12 mm a výšky 120 mm. Výšku volíme podle tloušťky skladby podlahy tak, aby dilatační pásek převyšoval horní plochu OSB desky. Tento pásek slouží jednak k vytvoření dilatační spáry mezi podlahou a stěnou, a také k zamezení přenosu zvuku z podlahy přes stěnu.

Nanesené lepidlo na okrajovém pásku

Nanesené lepidlo na okrajovém pásku

Následně jsem po obvodu místnosti ještě položil tuhý pás šířky cca 100 mm z dřevotřísky. Tento pás slouží k vytvoření tuhého okraje podlahy a k zamezení “propadnutí” podlahy z důvodu umístění těžkého nábytku apod.

Tuhý pás se podle doporučení má zhotovit např. z dřevovláknité izolace typu Hobra, na který se dá ještě pásek z OSB desky tak, aby horní povrch lícoval s horním povrchem po položení tepelné a akustické izolace. Protože je ale Hobra hůře dostupná a nebyla k sehnání v tak malém množství, zvolil jsem pásek z dřevotřísky, kterou jsem měl několik let doma bez využití. Z desek jsem nařezal pásky šířky cca 100 mm. Celkem jsem na výšku 80 mm, což byla tloušťka tepelné izolace, použil čtyři pásky dřevotřísky, které jsem kladl na vazbu s prostřídáním spar, a každou vrstvu jsem vzájemně slepil lepidlem na dřevo. Poté jsme ještě cele čtyři vrstvy prošrouboval vruty. Pozor ale, abyste pásek neprovrtaly i skrz stávající podlahu, pásek nesmí být s podkladem vzájemně spojen!

Pohled na okrajový tuhý pásek z dřevotřísky

Pohled na okrajový tuhý pásek z dřevotřísky

4. Položení tepelné a akustické izolace

Pro tepelnou a zvukovou izolaci jsem zvolil materiál z kamenné vlny Rockwool Dachrock tloušťky 80 mm. Pro izolace akustických podlah se používají tvrzené desky, aby snesly mechanické namáhání a působení vyššího zatížení. Obvykle se akustické izolace zhotovují v tloušťce 30 – 60 mm, ale protože jsem chtěl zároveň zvýšit i tepelný odpor podlahy, zvolil jsem výrobek, který se běžně používá pro izolace plochých střech.

Desky jsem kladl opět na vazbu s prostřídáním spar. Materiál jsem řezal nožem na minerální desky, který se dá zakoupit ve stavebninách nebo hobbymarketech.

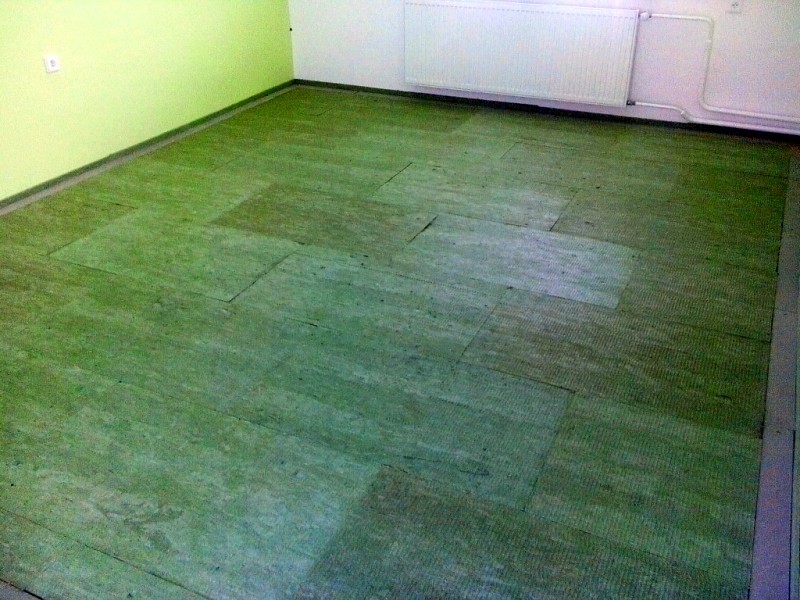

Pokládka tepelné izolace Rockwool Dachrock

Pokládka tepelné izolace Rockwool Dachrock

5. Položení první a druhé vrstvy OSB desek

Podklad pod nášlapnou vrstvu jsem se rozhodl zhotovit z OSB desek. Dá se využit samozřejmě i jiný vhodný materiál, například cementotřískové desky, sádrovláknité desky.

Zvolil jsem souvrství ze dvou OSB desek tl. 15 mm spojených na pero a drážku, formát desek 2 500 x 625 mm. Na každé desce je vyznačeno, kterou stranou má být položena směrem dolů. Toto je nutné dodržet kvůli vzájemnému styku sousedních desek na pero a drážku.

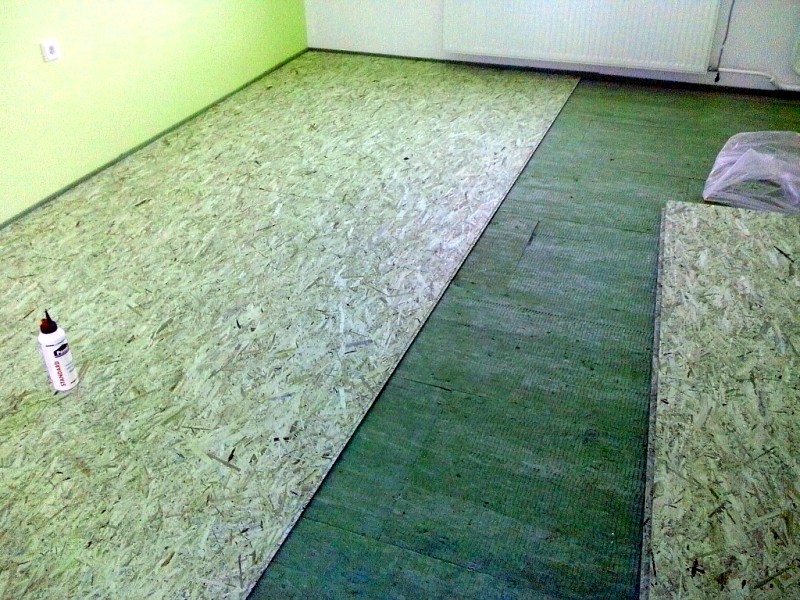

Pokládka první vrstvy OSB desek

Pokládka první vrstvy OSB desek

Desky spodní vrstvy jsem v místě pero a drážky slepoval lepidlem na dřevo Ponal Standard (alternativou je například Duvilax LS-50). Pro nanášení lepidla je dobré koupit lepidlo v plastové lahvi s tryskou.

Aby došlo k rozprostření lepidla v celém spoji pero/drážka, nanesl jsem lepidlo na horní plošku pera první desky a spodní plochu drážky druhé desky, kterou jsem poté zasunul do první desky.

Pro zasunutí desek jsem používal dřevěný pásek, který jsem přikládal k hraně napojované desky a poklepem kladiva jsem dosáhl dokonalého zasunutí pera do drážky.

Desky horní vrstvy jsem kladl ve směru kolmém k první vrstvě desek.

Zároveň je potřeba si předem proměřit, aby spáry mezi deskami první a druhé vrstvy nebyly přímo nad sebou, ale byly prostřídány.

Na horní plochu spodní vrstvy desek jsem nanesl velurovým malířským válečkem vrstvu lepidla na dřevo Ponal Standard, aby došlo ke vzájemnému slepení desek. Lepidlo jsme nanášel opět i do vzájemného styku na pero a drážku.

Na cca 20 m2 mi stačila jedna litrová lahev lepidla pro nanášení do spár a jeden pětilitrový kbelík lepidla pro plošné spojení dvou vrstev desek.

Pokládka druhé vrstvy OSB desek

Pokládka druhé vrstvy OSB desek

Přirážení OSB desky kladivem

Přirážení OSB desky kladivem

Nanášení lepidla na pero OSB desky

Nanášení lepidla na pero OSB desky

Nanášení lepidla na OSB desky

Nanášení lepidla na OSB desky

Poté jsme ještě desky prošrouboval vruty délky 50 mm a průměru 5 mm s částečným závitem. Vruty jsme umisťoval po okrajích desek ve vzdálenosti cca 300 mm, a také v ploše desek.

Vruty jsem šrouboval tak, aby jejich hlavy nevyčnívaly.

Občas se při zašroubování odštípla nějaká tříska, takže před položením finální nášlapní vrstvy jsem celý povrch ještě zkontroloval, a v místě hlav šroubů jsem podlahu zbrousil vibrační bruskou.

Nezapomeňte také seříznout okrajový dilatační pásek z kamenné vlny.

Zjistěte ceny OSB desek s možností objednání a dovozu až k vám domů:
Ohodnoťte článek!


Jak bude reklama vypadat?
-
Chcete zde mít reklamu minimálně na 1 rok jen za 300 Kč?
Zobrazit formulář pro nákup

Mohlo by se vám líbit...

komentářů 6

  1. Marek K. napsal:

    Dobrý den,
    díky za skvěle zdokumentovaný návod. Mám jeden dotaz- jaký formát desek jste použil? Chystám se na něco podobného a vzhledem k manipulaci bych raději použil OSB desky formátu 2500 x 675 mm. Z fotodokumentace moc nevyplývá, které desky jste použil. Předem díky!

    • admin napsal:

      Dobrý den,
      děkuji za pochvalu.
      Použil jsem desky formátu 2500 x 625 mm a tloušťky 15 mm, doplnil jsem to do článku.

  2. Josef Pešout napsal:

    Několik drobných poznámek. Používal jsem podobný postup a vidím na tomto několik chyb. Při použití izolace která není specifikovaná pro použití do podlahy hrozí její sesednutí, ne nadarmo výrobci nabízejí hutnější a také dražší izolace do podlahy, takže já bych se bál po letech bodového zatížení prohnutí i takhle hezky udělané podlahy. Nikde není zmíněna nivelizace, je krásné mít rovnou plochu, ale i rovina může být nakloněná, takže zvolit finální úroveň podlahy je nutné a po celou dobu dodržovat a to při položení na stávající starou podlahu není legrace. A jen drobnost na závěr, na doklepávání desek je lepší odřezek OSB desky s drážkou, neničí se tak pero či obráceně. Jinak díky za hezký návod. Pepa

    • admin napsal:

      Dobrý den,
      děkuji za doplnění a zpřesnění.

      Použil jsem izolaci Dachrock od Rockwool (nyní už má tuším jiný název Hardrock), tyto desky jsou tuhé a jsou určeny pro izolace zatěžovaných střech a podlah, kde se počítá se zatížením. Zvolil jsem tuto izolaci kvůli vyšší tloušťce, tehdy nabízené tuhé izolace do podlah byly vyráběny v menších tloušťkách a nechtěl jsem je dávat ve dvou vrstvách.
      K prosedání nebo propadnutí od bodového zatížení za ty roky nikde nedochází, myslím, že tomu výrazně, kromě tuhé tepelné izolace, napomáhá i horní vrstva ze 2 OSB desek tl. 15 mm.
      Určitě je ale potřeba zvolit správnou tepelnou izolaci, už jsem se v jiných domácnostech setkal s tím, že byla kladena nášlapná vrstva z lamina přímo na měkkou tepelnou izolaci, takže pak šlo o skutečně plovoucí podlahu, protože si člověk připadal, jako by šel po vodě 🙂
      Určitě také nezapomenout na tuhý pás podél stěn, právě tam hrozí prosednutí podlahy, protože zatížení tam působí na poloviční zatěžovací ploše oproti například středu místnosti.

      Počítal jsem s tím, že podlaha nebude ideálně vodorovná, takže nivelizaci jsem neřešil. Od začátku jsem počítal s nášlapnou vrstvou ve formě koberce a musím po letech říct, že to v praktickém užívání ničemu nevadí, ale samozřejmě pokud někdo má vysoké nároky a nášlapnou vrstvu by řešil jinou formou, která vyžaduje vodorovnou podlahu, bude muset s nivelizací počítat.

      Ještě jednou děkuji za praktické připomínky.

  1. 9.2.2016

    […] jsem pokládal lehkou akustickou podlahu z OSB desek, po pokládce koberce jsem na stěny místnosti ještě nakonec připevnil plastovou kobercovou […]

  2. 4.3.2016

    […] jsem dokončoval lehkou akustickou plovoucí podlahu z OSB desek, řešil jsem způsob, jak na rozhraní nášlapné vrstvy z koberce a dřevěného stupně osadit […]
